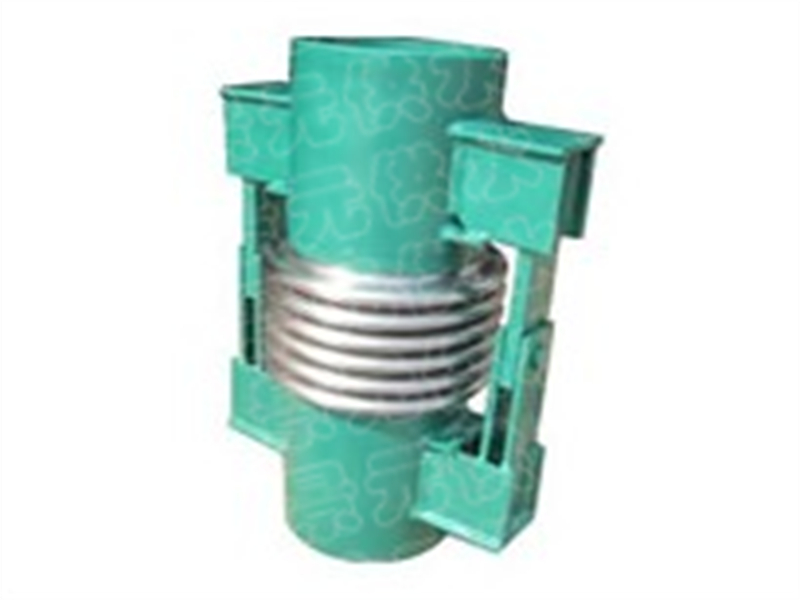

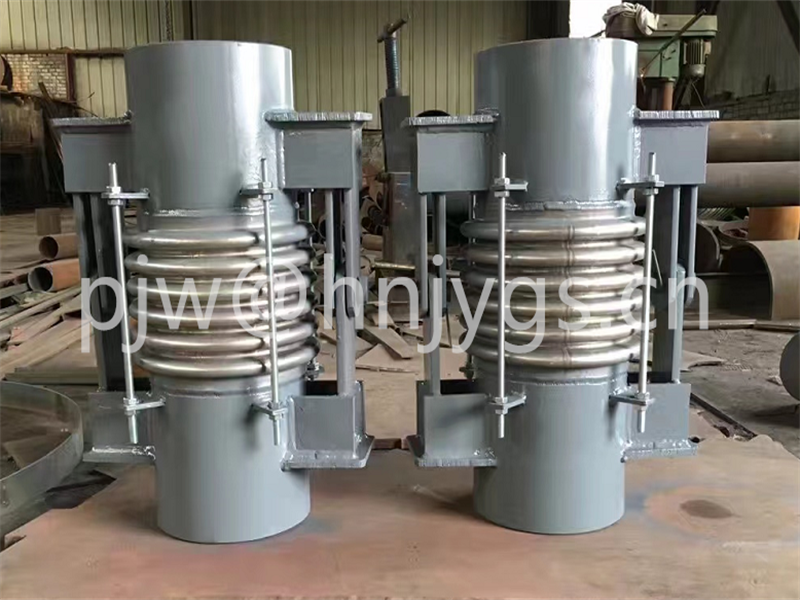

JJL型铰链型波纹补偿器,角向铰链型波纹管称铰链型波纹补偿器，铰链波纹膨胀节由波纹管、端管相连的铰链板组成的挠性部件。一般为两个角向铰链型或两个万向铰链型与一个角向铰链一起配套组使用，适用于"L"型和"Ｚ"型管系中，主要以角偏转的方式补偿多平面弯曲管段的合成位移。由于销轴和铰链板能承受压力推力和其他附加外力的作用，膨胀节自身吸收内压推力，不会对管道产生外力，因此管道支撑的设置可以简化。铰链波纹补偿器安装说明1、铰链型波纹补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。单式铰链波纹补偿器数据表通径DN波数压力等级MPa0.250.61.01.62.5长度mm角向补偿量mm/(度)刚度N.m/度1504600/±6.1/12600/±5.0/23600/±4.3/36600/±3.4/76600/±3.0/87200600/±8.9/23600/±6.4/50650/±5.1/115650/±4.3/115700/±3.5/278250600/±6.8/36600/±4.9/79650/±3.6/200650/±3.3/320700/±3.9/489300650/±7.2/36650/±4.9/109650/±4.0/278750/±3.5/488750/±3.2/594350650/±7.0/49650/±3.9/109700/±3.3/314750/±2.8/765800/±2.7/832400650/±5.5/78660/±4.2/123700/±3.5/502750/±2.6/987850/±3.0/1186450750/±5.0/98750/±3.4/293750/±2.9/754850/±2.9/16751000/±2.2/1312500750/±5.1/121750/±3.3/469750/±2.2/987850/±1.9/15321000/±2.3/2145600850/±6.1/187850/±4.4/399900/±3.2/18691000/±2.9/11501100/±2.0/2254700850/±5.9/187850/±4.2/577950/±3.8/7681100/±3.0/1507－800900/±5.5/455900/±3.4/7641000/±3.9/16651100/±2.6/2987－900900/±4.9/364900/±3.3/10541100/±3.8/15621200/±2.2/3398－10001000/±5.1/9481000/±3.2/20201100/±2.9/56481200/±2.5/5064－11001000/±4.2/7651000/±3.1/25251100/±2.8/45891300/±2.6/7356－12001000/±4.1/7691000/±2.8/33861200/±3.1/98701400/±2.9/7598－14001100/±3.1/13361100/±2.2/56481200/±2.2/16630－－15001100/±3.9/18641100/±2.1/64891300/±2.5/13353－－

波纹膨胀节

JJL铰链型波纹补偿器
