单法兰限位伸缩接头-EPDM橡胶软接头_橡胶鸭嘴止回阀_直埋套筒补偿器_外压波纹补偿器

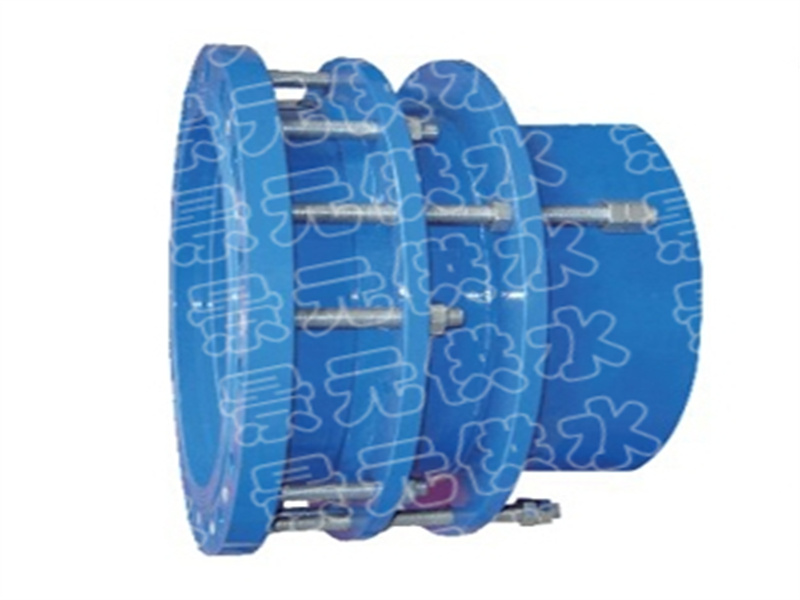

VSSJA-1（BF）型单法兰限位伸缩接头，BF型单法兰松套伸缩器又称伸缩接头，伸缩节。该产品是在松套伸缩器原有性能的基础上增设限位装置，在最大伸缩量处用双螺母锁定。BF型单法兰松套伸缩器：BF型单法兰松套伸缩器又称伸缩接头，伸缩节。该产品是在松套伸缩器原有性能的基础上增设限位装置，在最大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩，一旦超过其最大伸缩量就起到限位，确保管道的安全运行，特别适用于振动或有一定斜度及拐弯的管路中的连接。安装说明：BF型单法兰松套伸缩器适用于一边与法兰连接，一边与管道焊接，安装时调整产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，缩定伸缩量，确保管道的安全运行。产品规格：DN50-DN3600公称压力：PN0.6Mpa-PN2.5MPa材质：球墨铸铁（QT400-15）、钢制（Q235）执行标准：GB/T12465-2007产品分类：BF/VSSJA-1型单法兰松套伸缩器，B2F/VSSJA-2型双法兰松套伸缩器，BY/SSJB-3型压盖式伸缩器，SSJB-4型双调节压盖式伸缩器，VSSJA-5型双法兰松套伸缩器，SSJB型压盖式伸缩器，AF/VSSJA）型平面法兰式伸缩器，D型大挠度松套补偿接头，KRH型卡箍式柔性伸缩器，法兰式伸缩器，法兰式松套伸缩器。单法兰限位伸缩接头主要外形尺寸公称通径DN管子外径DW外形尺寸伸缩量△L法兰连接尺寸0.6Mpa1.0MpaDWD0LL1DD1n-doDD1n-do657676340105501601304-Φ141851454-Φ188089891901504-Φ182001608-Φ181001081082101702201801141141251331332402008-Φ182502101401401501591592652252852408-Φ2216816820021921932028034029525027327337533512-Φ1839535012-Φ223003253253501306544039512-Φ2244540035037737749044550546016-Φ2240042642654049516-Φ2256551516-Φ2645048048059555061556520-Φ2650053053065460020-Φ2267062060063063075570520-Φ2678072520-Φ3070072072086081024-Φ2689584024-Φ3080082082059022013097592024-Φ30101595024-Φ33900920920107510201115105028-Φ331000102010201175112028-Φ301230116028-Φ361200122012201405134032-Φ331455138032-Φ401400142014201630156036-Φ361675159036-Φ4215001520152817301660---1600162026281830176040-Φ361915182040-Φ481800182028282045197044-Φ402115202044-Φ482000202020302265218048-Φ422325223048-Φ482200222022302475239052-Φ422550244052-Φ562400242024302685260056-Φ422760265056-Φ562600262026306002401402905281060-Φ482960285060-Φ562800282028303115302064-Φ483180307064-Φ563000320030303315322068-Φ483405329068-Φ603200322032303525343072-Φ483400342034303735364076-Φ483600362033603970396080-Φ56注：本尺寸符合GB/T12456-2002标准

伸缩接头

单法兰限位伸缩接头
