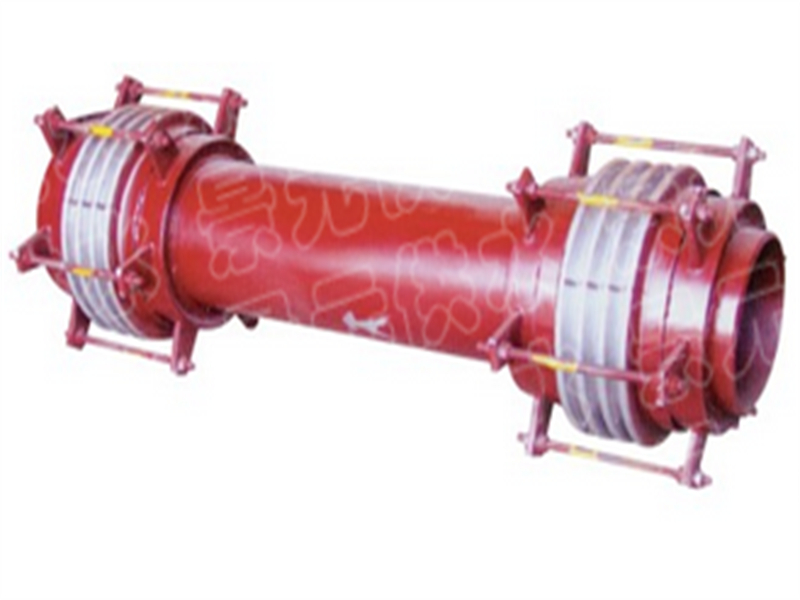

BYZMF煤粉管道三向波纹补偿器煤粉管道三向波纹膨胀节适用于煤粉+热风气固=相流体，流速15~30m/S，工作温度60~450℃，风压≤500mmH2O的一次风、二次风、三次风管道任意方向移补偿。适用于压力≤0.25MPa带其它固体粉尘、颗粒的气固两相流体的热位移要求的管道系统。性能特点：耐高温、不漏粉、不积粉、位移刚度小；能够吸收任意方向位移，挠性好保证锅炉及管系膨胀自如；安装维护方便、吊架简单、使用寿命长、综合投资省。广泛应用于100~600MW发电机组，从根本上解决了煤粉泄漏的问题，保证了机组的正常安全运行。注：1、同时吸引任意方向位移时，应满足下述计算式：X≤XO，且，Y≤Ym式中X、Y为实际轴向和横向补偿量，Y可以是任意向横向位移的矢量和。2、产品代号中的1要按所需长度填写，如WZMF500×8-J-2200，则产品的交付长度为2200毫米。3、管道的实际尺寸如与表中的接管断面尺寸不符，订货时要另行注明。4、如有其他要求，可另行协商。BYZMF型煤粉管道新型三向波纹补偿器主要数据产品代号J接管连接F法兰连接L产品总长公称通径DNmm轴向补偿量mm轴向刚度KXN/mma系数ym横向最大补偿量mmKY横向刚度N/mm径向最大外型尺寸mm接管端面尺寸d×s法兰尺寸JB81-591=15001=20001=25001=3000aYmKYOaYmKYOaYmKYOaYmKYOBYZMF300×8-JF-1Φ3001401931.4200201.530091.540051.55003Φ580Φ325×8BYZMF300×12-JF-12201292200132.0730062.1340032.25002Φ395Φ12-23BYZMF350×8-JF-1Φ3501402151.25200271.33300121.3840071.365004Φ540Φ377×8BYZMF350×12-JF-12101431.75200181.8330081.8840051.95003Φ445Φ12-23BYZMF400×8-JF-1Φ4002002361.15200231.2300161.2540091.245006Φ687Φ426×8BYZMF400×12-JF-13001581.69200242.3730061.7840061.85004Φ495Φ16-23BYZMF450×8-JF-1Φ4502003021.4200351.47300251.5400141.565009Φ700Φ478×8BYZMF450×12-JF-13002022200362.07300162.1340092.25006Φ550Φ16-23BYZMF500×8-JF-1Φ5002003211.25200701.37300311.38400181.450011Φ806Φ529×8BYZMF500×12-JF-13002141.7200451.83300201.954001225007Φ600Φ12-23BYZMF600×8-JF-1Φ6002003521.1200991.17300451.2400251.2250016Φ920Φ603×8BYZMF600×12-JF-13002351.5200651.83300291.78400171.7250011Φ705Φ20-25

波纹膨胀节

煤粉管道三向波纹补偿器
