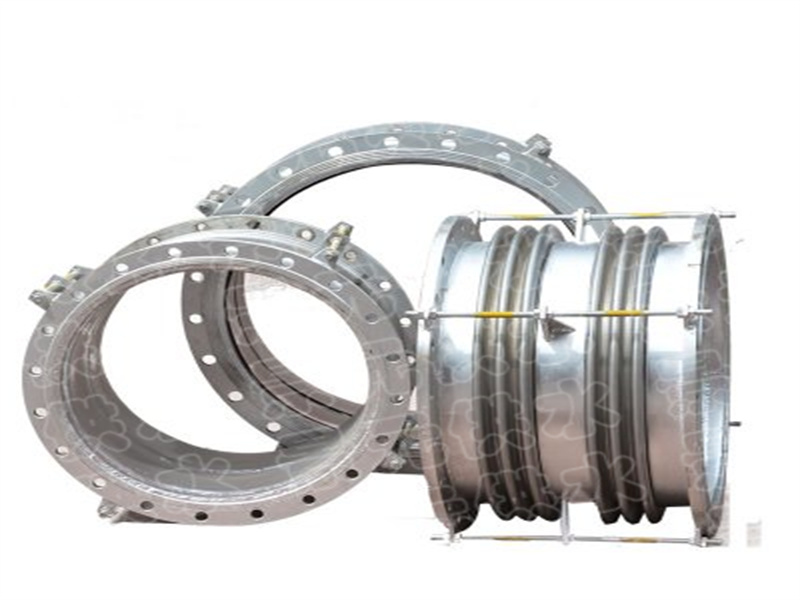

复式自由型波纹膨胀节，复式金属波纹膨胀节由中间管所连接的两个波纹管及结构件组成，主要用于吸收轴向与横向组合位移而不能承受波纹管压力推力的膨胀节。以金属波纹管作为柔性元件，利用自身的弹性变形功能，补偿管道由于热变形、机械变形和各种机械振动而产生的轴向、角向、侧向及其组合位移，具有耐压、密封、耐腐蚀、耐温度、耐冲击、减振降噪的功能，起到降低管道变形和延长管道使用寿命的作用。材质优良：端管采用优质碳钢，端管壁加厚，耐低温，抗冲击强。公称通径 DN mm 压力0.6Mpa 压力1.0Mpa 压力1.6Mpa 有效面积A cm3 焊接端管 dxt mm 总长L (mm) 总重KG F/H 轴向位移/ 轴向刚度mm/ (N/mm) 横向位移/ 横向刚度mm/ (N/mm) 轴向位移/ 轴向刚度mm/ (N/mm) 横向位移/ 横向刚度mm/ (N/mm) 轴向位移/ 轴向刚度mm/ (N/mm) 横向位移/ 横向刚度mm/ (N/mm) 100 32/210 96/8.0 28/252 86/9.6 26/302 78/12 154 08*4 1000 30 200/2.0 180/2.5 162/3.1 1500 36 306/0.89 275/1.1 248/1.3 2000 41 411/0.50 370/0.6 333/0.75 2500 47 125 33/170 83/18 31/204 78/21.6 29/245 75/25.9 180 33*4 1000 39 115/6.8 109/8.2 103/9.8 1500 43 198/3.5 188/4.2 178/5.0 2000 51 269/1.8 255/2.2 242/2.6 2500 62 150 32/290 65/21 30/348 61/25.2 27/417 58/30.2 299 59*4.5 1000 42 136/5.4 129/6.5 122/7.8 1500 53 107/2.4 197/2.9 186/3.5 2000 63 279/1.4 265/1.68 251/2.1 2500 74 200 48/326 72/47 43/391 68/56.4 40/469 65/70.5 531 19*6 1000 72 160/11 152/13.2 144/16.5 1500 89 250/5.0 237/6.0 225/7.5 2000 106 341/2.8 324/3.4 291/4.1 2500 123 250 46/400 127/20 43/480 114/25 38/576 108/30 774 73*8 1500 121 199/9.0 179/10.8 170/13.5 2000 150 271/5.0 257/6.0 231/7.5 2500 178 343/3.2 325/3.8 293/4.6 3000 206 300 59/336 134/25 56/403 127/30 50/483 121/36 1069 25*8 1500 146 213/11 202/13.2 192/15.8 2000 179 292/6.0 277/7.2 263/8.6 2500 213 372/3.8 353/4.6 335/5.4 3000 246 350 58/366 107/40 55/402 102/44 52/442 96/48 1263 77*8 1500 171 178/16 169/18 161/22 2000 208 250/8.5 237/10 226/12 2500 245 322/5.3 306/6.9 290/9.6 3000 282 400 57/415 92/58 54/48 87/63 51/492 83/69 1612 26*8 1500 192 154/23 142/25 135/27 2000 235 215/12 204/13 196/15 2500 278 278/7.7 264/9 250/11 3000 321 450 55/415 81/80 52/456 77/88 49/484 73/96 1995 78*8 1500 218 135/32 128/35 122/38 2000 268 189/17 180/19 171/21 2500 319 243/11 230/12 218/13 3000 370 500 90/746 36/241 72/895 32/260 58/984 29/281 2625 29*10 1400 535 68/89 62/96 56/104 1700 581 102/42 92/45 83/49 2000 627 126/28 113/30 102/32 2200 658 166/18 149/19 134/21 2500 704 198/12 178/13 160/14 2800 750 600 94/820 42/208 85/886 38/224 75/948 34/242 3590 30*10 1500 648 71/102 64/110 58/118 1800 702 106/47 95/51 86/55 2200 775 135/30 121/32 111/35 2500 830 168/21 156/23 141/25 2800 884 199/14 183/15 168/17 3200 957
