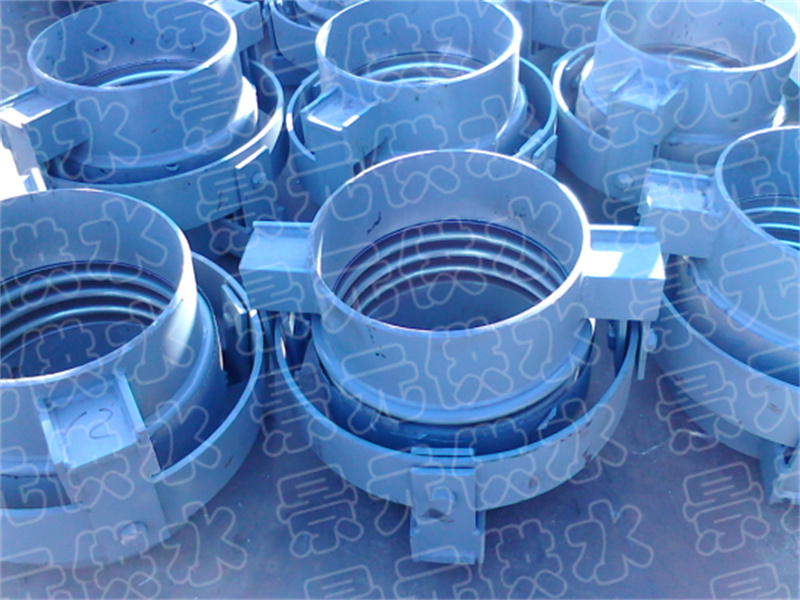

万向铰链型波纹膨胀节称万向铰链波纹补偿器，万向铰链波纹膨胀节由波纹管、平衡环及两对与平衡环和端管相连的铰链板组成的挠性部件。一般为两个万向铰链型或两个万向铰链型与一个单式铰链一起配套组使用，适用于"L"型和"Ｚ"型管系中，主要以角偏转的方式补偿多平面弯曲管段的合成位移。由于平衡环、销轴和铰链板能承受压力推力和其他附加外力的作用，膨胀节自身吸收内压推力，不会对管道产生外力，因此管道支撑的设置可以简化。万向铰链型波纹膨胀节性能特点：主要以角偏转的方式补偿多平面弯曲管段的合成位移。由于平衡环、销轴和铰链板能承受压力推力和其他附加外力的作用，膨胀节自身吸收内压推力，不会对管道产生外力，因此管道支撑的设置可以简化。万向铰链式波纹补偿器可以补偿管线任意向上的角位移。万向铰链型膨胀节与铰链式不同处在于它有一个万向环，在万向环的周向有二对相互垂直的铰链结构，因此它能吸收任意平面的角向位移，同样吸收位移时需二个或三个组合使用。万向铰链型波纹膨胀节应用范围：要应用于各种复杂管系，补偿各种空间管系的角向位移，如L型管道、Z型管道、U型管道等。万向铰链补偿器多用来补偿立体管系的位移，由于其独特的结构，管系支架不承受内压推力，只承受补偿器的弹力。使用时与平面铰链布置方法相同。宁泰牌万向铰链补偿器主要以角偏转的方式补偿多平面弯曲管段的合成位移。由于平衡环、销轴和铰链板能承受压力推力和其他附加外力的作用，自身吸收内压推力，不会对管道产生外力，因此管道支撑的设置可以简化。万向铰链式波纹补偿器可以补偿管线任意向上的角位移。万向铰链型补偿器与铰链式不同处在于它有一个万向环，在万向环的周向有二对相互垂直的铰链结构，因此它能吸收任意平面的角向位移，同样吸收位移时需二个或三个组合使用。万向铰链补偿器设计温度：-20~+400℃JWJ型万向铰链补偿器主要数据序号通径DN波数n横向补偿mm/横向刚度N/mm径向最大尺寸mm接管端口尺寸产品重量kg产品总长mm法兰尺寸产品总长mm12001500200025003000Cn-d1200150020002500300011004+491/4127/2187/1247/06330Φ180×4465571862Φ180Φ8-1805665819631254+499/11140/6209/3277/2335Φ133×1466831011184Φ210Φ8-18799611413151504+4108/12153/6230/3307/2380Φ159×4.575971071296Φ240Φ8-239111312314572003+375/42108/21164/10220/6450Φ219×61021241611988Φ295Φ12-2312214418121892503+376/68116/33182/14244/8525Φ273×815218223028010Φ355Φ12-25183213261311113003+3104/66169/28234/15299/10585325×82423073724371241012-25278343408473133503+3160/38225/20291/3662Φ377×825932438945414Φ470Φ16-25306371436501154003+395/96144/52202/28262/17710Φ426×833340848355716Φ525Φ16-30395470545619174503+385/130115/90162/48210/29285/20776Φ478×846456165875518Φ585Φ20-30544641738835195003+3101/127143/66186/41229/27842Φ529×856366276186020Φ650Φ20-34755673772871970216003+398/182143/93187/56232/38976Φ630×87558981041118422Φ770Φ20-41916105912011345序号通径mm波数n横向补偿量mm横向刚度N/mm径向最大外型尺寸mm接管端口尺寸mm产品重量kg产品总长mm产品总长mm20002500300035004000237003+381/287199/144157/86196/571074Φ720×109633413251476248003+369/407103/200137/119170/791174Φ820×101331161118902170259003+3103/369139/21376/139212/981300Φ920×1018662210255428982610004+4108/416148/237189/153230/1061420Φ1020×1026373134363141282711004+4101/493139/281177/181216/1261570Φ1120×1028563402394840942812004+492/627126/357161/230194/1601680Φ1220×103317394045685196
